Description

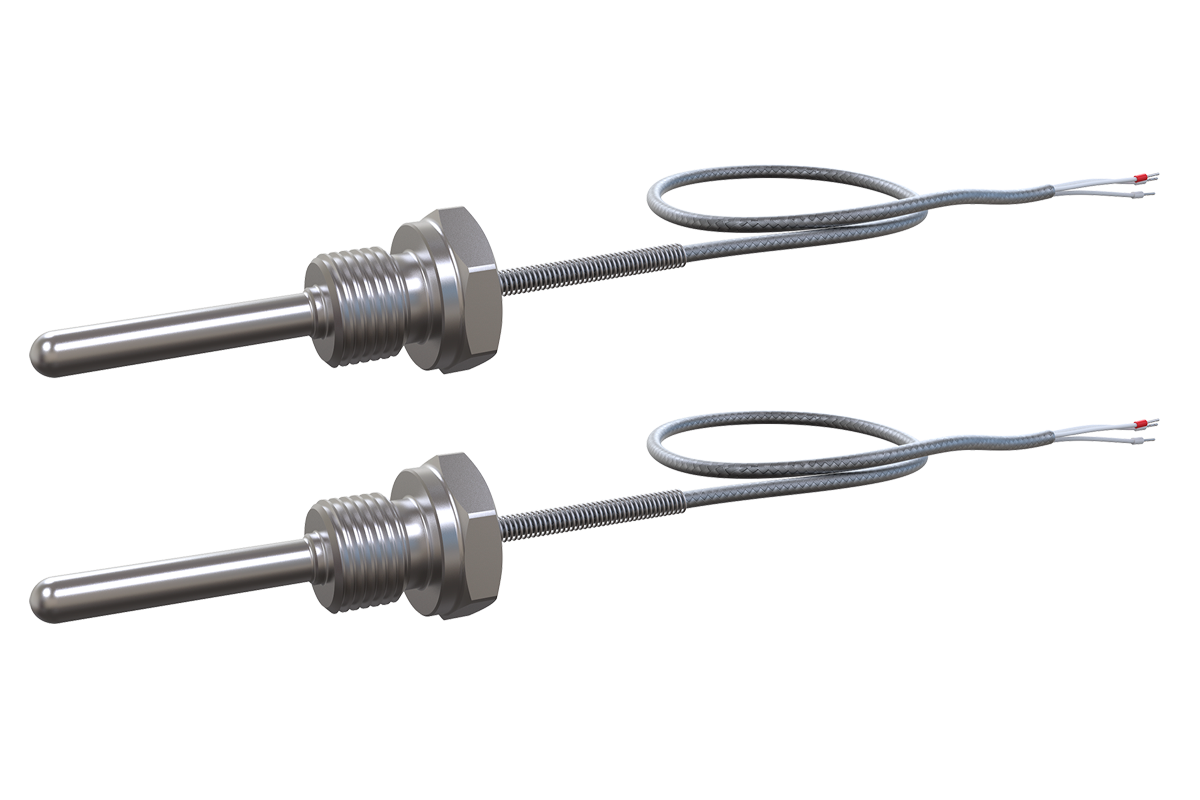

DTC (równoległe zestawy czujników temperatury) jest zaprojektowane, aby działać w różnych systemach rachunkowości termicznej: przeciwników ciepła, jednostek ogrzewania, systemów ACTU, ACTU lub ACTU. Zasada funkcjonowania węzłów i systemów rachunkowości cieplnej opiera się na ciągłym pomiarze różnicy temperatury w prostych i tylnych rurach kontrolowanego obiektu przez parę kompletne czujniki temperatury zebrane w najbliżej wyjściowej i obliczaniu zu konsumpcji ciepła w oparciu o liczbę przechodzących przez układ.
Skompresowane ciepłowniki OVEN CBS będą mierzyć temperaturę i różnicę temperatury w prostym i tylnym rurku w inletie i odstępie obiektu poprzez bezpośredni zaburzenie ciepła, nieagresywne dla materiału kasynowego ich wrażliwego składnika.
CDD
- Jest tak blisko, że nie więcej niż 0,1 °C.
- Istnieją różne opcje implementacji.
- W fabryce CTC i głównych kontrolach znajdują się pod kontrolą.
- Przedział wynosi 4 lata, co odpowiada średnio międzystronnemu przedziałowi większości grzejników i jednostek.
Zastosowanie VEN CBS
OVEN CBS Zastosowanie: CFCs – liczenie jednostek, sieci termicznych, budynków mieszkalnych, publicznych i produkcyjnych, a także metalurgii, produktów chemicznych, żywności, ropy i innych branż, które wymagają zapisu i kontroli zużycia ciepła.
Invite inżynieria i organizacje projektowe zaangażowały się w projektowanie i wdrażanie jednostek rachunkowości cieplnej do współpracy. Są gotowe do dyskusji na temat warunków i preferencji.
Wykonanie przełączników
|
CD-035, 045, 145. – tworzywo |
CD-035, 045, 145. – Metal |
CDC 105 – Metal |
|
Data dostępuM1631,5 |
Data dostępuM1631,5 |
Data dostępuM14x1 |
|
średnica połączeń 8 mm |
średnica połączeń 8 mm |
średnica połączeń 8 mm |
projekt
|
projekt |
Model |
Implementacja |
Parametr |
typ gumy Stucka |
materia |
długość podstawowa Część L |
|
014 |
XX w. telegram |
5 mm |
lato |
stalowy 12X18N10T |
40, 45, 45. |
|
|
054 |
6 mm 22 mm h = 9 mm |
M = 16×1.5 mm (standardowy) M = 12×1.5 mm |
60 |
|||
|
105 |
XX5 With a switch head. |
D = 8 mm 27 mm kit z blaskiem |
G1/2 (standardowy) M = 20×1.5 mm |
60, 80. 120, 160, 160. 180, 200 |
||
|
035 |
D = 8 mm 22 mm |
M = 20×1.5 mm (standardowy) G1/2
|
||||
|
045 |
D = 10 mm 22 mm |
|||||
|
145 |
6 mm 22 mm |
* Długość wycofywania kabla l i długość części L {\displaystyle L} zostanie wybrana w kolejności.
Nota:
- Zjawisko czujniki 014 i 054 z 2-pipe’owym połączeniem można otrzymać z długością wycofywania się kabla.
- RT500 – nie więcej niż 1,5 m n.p.m.
- RT1000 – nie więcej niż 3 m n.p.m.
- Zmysły z klasą tolerancyjną A i dwukondukcyjnym obwodem nie są produkowane. GOST 6651-2009
