Description
zasada operowaniaBelimo BE24 jest zarządzany przez dwuwymiarowy układ, otwarty/zamknięty. Poprzez ochronę przed przeładowaniem podczas operacji, transmisja może pozostać w końcowych pozycjach na napięciu.
System SignalnyBelimo BE24 jest wyposażony w dwa dodatkowe przełączniki, które sygnalizują końcowe pozycje. Zamierzone jest zdefiniowanie pozycji pośredniej.
kontrolaBelimo BE24 – metalowa dźwignia do sterowania ręcznie. Może także przetestować zastaw przeciwpożarowy, jeśli nie jest pod ciśnieniem.

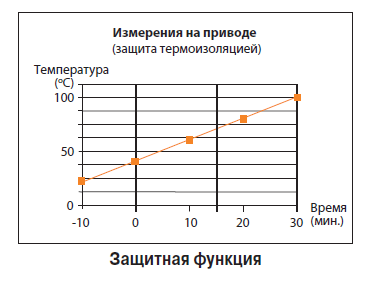

temperaturaBelimo BE24 należy do limitów czasowych określonych na planie wykonania funkcji ochronnej.
cecha techniczna
| Electricity | |
|---|---|
| U nomin | 24 AC/DC, 50/60. częstotliwości Hz |
| Oficjalna strona U Nomin | 19,2 – 28,8 V A. 21,6 – 28,8 V DC. |
| U. | 19,2 V AC / 21,6 V DC – min U inclusive. 6,5 V AC/6,5 V DC – max U off. |
| władza | 18 VA, na stronie Imax= 8.2 A, t = 5 ms.
12. 0,5 w. |
| Typ złożoności | Cable Źródło: 100 cm, 3 x 0,75 mm2Switches: 100 cm, 6 x 0,75 mm2 |
| Switch właściwości (2 ff). | 1 Field, 2. miejsce.
Od 1 do 6 A, U od 5 do 250 V A. Switching points – 3° i 87°. |
| błąd sygnałowy | +/- 2° |
| cecha funkcjonalna | |
| chwila zamknięcia | Dynamics: 40 Nm Status: 50 Nm |
| Posiedzenie siły | 40 Nm, 24 V AC/DC. |
| kierunek inżyniera | L/R |
| pierścienie transmisyjne | 1,4 cm. |
| Turn | ≤ 100° (z 5° na końcowych pozycjach) |
| kontrola pozycji | Mechanika |
| czas 90° | Mniej niż 1 min. |
| w pracy | ≤ 62 dB |
| cecha bezpieczeństwa | |
| Kategoria ochrony przed obecnym państwem | 3 – dodatkowe napięcie niskie |
| ochrona | Protokół IP54 |
| Temperatura środowiska w normalnej pracy | Od -30 °C do +50 °C. * Opis temperatury ochronnej funkcji |
| samotny | Od -40 °C do +80 °C. |
| obsługa | No. |
| Mass | 2,7 kg |
