Description
Essential features of Belimo BE24-ST
-
Zaprojektowany do instalacji na systemach normalnych i nieładnych wentylacji dymu.
-
24 Nm mocy.
-
90° narożnik
-
napięcie 24 V ~/==
-
Biuro: otwarte/zamknięte.
-
2 zbudowane przełączniki wsparcia
-
12 mm (BE24-12-ST) i 14 mm (BE24-ST).
Belimo BE24-ST
-
Zasady działania– Kontrola dwupoziomowa powinna być przeprowadzona przez dwa schematy ukierunkowania: obwody elektryczne Belimo BE24-ST, BE24-12-ST będą chronione przed przeładowaniem i może być energetycznie w końcowych pozycjach w długich okresach.
-
SBSE lub Ringbus– transmisja jest wyposażona w znaczki, które są połączone z urządzeniem komunikującym i sterującym lub modułem oponowym.
-
kierunkuKierunek rotacji zależy od konfiguracji systemu SBSE lub Ringbus.
-
SignallatoBelimo electric trainZawiera dwa przełączniki mikroprocesorowe, aby wskazać koniec zaworu; pozycja pośrednia zaworu jest określona przez wskaźniki mechaniczne; wskaźnik pośredni.
-
sterowanie– Silnik dostarczany w zestawie pozwala kontrolować połączenia elektryczne.Belimo BE24-ST Mocowo, jak również testuje zastaw w nieobecności energii elektrycznej na placu.
-

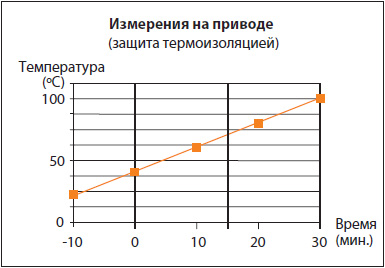

Funkcja ochronyFunkcja ochronna jest gwarantowana w temperaturze przedstawionej w diagramie.
cecha techniczna
|
parametry elektryczne
|
|
|---|---|
|
napięcie bezprzewodowe
|
24 V ~ 50/60 Hz.
24 V |
|
napięcie bezprzewodowe
|
19,2.8. V – ok.
21,6.28 V = 21,6. |
|
Prędkość napięcia tw/kg:
min. napięcie max. wax napięcie |
19,2 B ~ / 21,6 V==.
6,5 B ~ / 6,5 V== |
|
mocarstwo
|
18 VA Imax 8.2 A at t = 5ms
|
|
Zapotrzebowanie:
– podczas rotacji. – w pokoju |
12.0 W.
0,5 w. |
|
Connection
nutrition akcesor |
Cable 1 m, 3×0,75 mm2
Cable 1 m, 6×0,75 mm2 |
|
przełącznik wspierający
punkt zwrotny celność |
2 pary jednopłciowe z podwójnym przełącznikiem 1 mA…6 A, 5 V=…250 V ~.
3°, 87° (odpowiednio 0,90°). ± 2° |
|
dane funkcjonalne
|
|
|
moment blokowania:
Dynamics – statyczny |
40.
50. |
|
Ożywiony moment
|
40 Nm (o napięciu nominalnym)
|
|
Dyrektywa rotacji
|
Wybrany przez L/R
|
|
Transfer link
|
14 × 14 mm (BE24-ST) i 12 x 12 mm (BE24-12-ST).
|
|
kąt zwrotny
|
Max 100° (w tym dodatkowe 5° w końcowych pozycjach).
|
|
Wskaźnik sytuacji
|
Indeks mechaniczny
|
|
Czas zwrotu
|
Ø60 dla 90°.
|
|
poziom Noise
|
Max 62 dB.
|
|
Security Security
|
|
|
klasa ochrony
|
III (dolne napięcie).
|
|
ochrona
|
IP54
|
|
Temperatura środowiska
|
-30..+50 °C
|
|
temperatura Storage’a
|
-40..+80°C.
|
|
Maintenance
|
nie wymagać
|
|
Weight
|
|
|
Weight
|
2700 g.
|
