Description
Proces instalacyjny

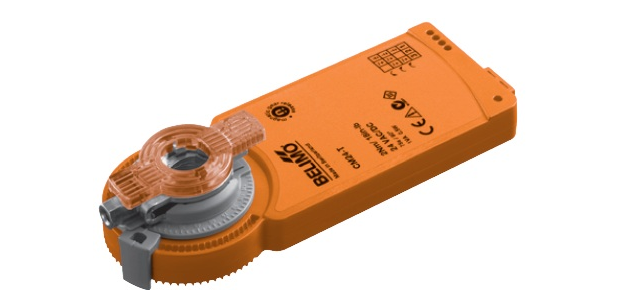

Belimo CM24-T-L zostaje zainstalowany przez prawo do wtyczki powietrznej. Aby zapewnić, że transmisja nie obraca się arbitralnie wokół swojej osi, jest ona ustalona przez śluza (wspierana w zbiorze).
Biuro
Belimo CM24-T-L jest kontrolowany przez 2 druty (Open/closed) lub 3 pozycji. Kontrola ręczna transmisji odbywa się za pomocą magnesu wstawionego w wskaźniku pozycji mechanicznej. Retraktor jest usuwany z łańcucha, podczas gdy magnes jest w określonym obszarze.
Reliability
Wysoki poziom ochrony przed przeładowaniem w Belimo CM24-T-L jest zapewniany przez automatyczną wyłączność po przejściu końcowych pozycji.
cecha techniczna
| dane elektryczne | |
|---|---|
| Nominalna wartość U | 24 AC/DC, 50/60 Hz. |
| Przedział U | 19.2 – 28.8 AC / 19.2 – 28.8 DC. |
| wartości Capacity |
Kalkulacja: 1. 0,5 w. Rezydencja: 0,2 W. |
| Dostęp do źródła energii. | kabla 1,5 mm21 mm2 |
| Połączenie równoległe | Maybe, właśc. |
| dane funkcjonalne | |
| moment obrotowy | Minimum 2 Nm |
| kierunek inżyniera | W przeciwieństwie do wskazówek zegara (CCW). |
| zarządzanie firmą | Maybe, właśc. Odchylenie od magnetycznego klutu |
| kąt rotacyjny |
Między 0 a 28,5°. Zawarty kąt powinien być mechanicznie ustawiony po obu stronach. |
| 90° | 75 sekundy |
| poziom hałasu w pracy | 35 dB |
| wskaźnik pozycji | Odmienny mechanicznie z magnetem zbudowanym na magnesie. |
| dane bezpieczeństwa | |
| IEC/EN/UUL | Klasa III (oprócz U) |
| IEC/EN ochrona ochrony | IP20 |
| Elektryczna kompatybilność (EMU) | CE pursuant to Directive 2004/108/EC |
| Uwodziciel | 0,8 kV. |
| Ochrona ochrony środowiska | 2 |
| Środowiska zewnętrzne | 30 °C do +50 °C. |
| Temperatura usługowa | -40 °C do +80 °C. |
| wilgoć powietrzna | 95% bez kondensacji |
| obsługa | No. |
| Weight of the device. | 210 g. |
